Paano Sukatin ang Haba ng Drive Shaft: Isang Kumpletong Step-by-Step na Gabay para sa Custom Fit

Nagsisimulang mag-vibrate ang iyong trak sa bilis ng highway, at sasabihin sa iyo ng shop na kailangang palitan ang driveshaft. Bago ka mag-order ng bagong steel prop shaft, kailangang sukatin ng isang tao ang haba nito. Maling makuha ang numerong iyon, at magkakaroon ka ng baras na masyadong mahaba o masyadong maikli, na nagdudulot ng kapansin-pansing panginginig ng boses, napaaga na pagkasira ng U-joint, o kahit na pagkasira ng spline. Sa aking mga taon na nagbibigay ng mga bahagi ng driveline sa mga customer ng OEM at aftermarket, nakakita ako ng higit sa ilang mga custom na shaft na nasira ng isang simpleng pagsukat ng tape na kinuha mula sa maling reference point. Ang mabuting balita ay ang pagsukat ng haba ng driveshaft ay isang tapat na trabaho kung alam mo kung saan ilalagay ang tape at kung paano isasaalang-alang ang paggalaw ng slip yoke.

Bakit Mahalaga ang Haba ng Drive Shaft

Ang drive shaft, o driveshaft, ay naglilipat ng metalikang kuwintas mula sa output ng transmission patungo sa differential pinion. Habang gumagalaw ang suspensyon, nagbabago ang distansya sa pagitan ng dalawang puntong ito, lalo na sa mga trak at off-road na sasakyan. Gumagamit ang driveshaft ng slip yoke o pabulusok na joint para makuha ang pagbabagong iyon. Kung ang shaft ay masyadong mahaba, maaari itong ibaba sa loob ng transmission o pilitin ang pabulusok na joint sa limitasyon nito, na lumilikha ng vibration at load. Kung ito ay masyadong maikli, ang mga spline ay maaaring mawalan ng pakikipag-ugnayan at ang baras ay maaaring mahulog. Iyon ang dahilan kung bakit ang bawat kapalit na driveshaft ay dapat na binuo sa isang eksaktong haba ng pagtatrabaho, hindi lamang isang tinatayang kabuuang haba. Pag-unawa sa pangunahing mga bahagi ng driveline tumutulong sa iyo na ipaalam ang tamang sukat sa iyong fabricator.

Mga Tool na Kailangan Mo Bago Mo Sukatin

Huwag umasa sa isang cloth tape mula sa isang sewing kit. Para sa malinis, nauulit na pagsukat, gamitin ang sumusunod:

• Isang steel tape measure na hindi bababa sa 72 pulgada ang haba
• Isang 6-inch steel ruler para sa pagbabasa ng maliliit na distansya nang tumpak
• Isang angle finder o digital protractor para sa pagsuri ng U-joint na mga anggulo
• Mga safety stand at isang patag na sahig
• Isang marker o chalk para sa pagmamarka ng mga reference point

Ito ang parehong mga tool na ginagamit ng isang propesyonal na driveline shop. Laktawan ang mga ito, at malamang na makakuha ka ng sukat na mukhang maganda ngunit hindi gumagana sa sasakyan.

Paano Sukatin ang Haba ng Drive Shaft Step by Step

Hakbang 1: Iposisyon ang Sasakyan sa Taas ng Pagsakay

Iparada ang sasakyan sa isang palapag na may buong bigat sa mga gulong. Kung ang iyong trak ay karaniwang may takip, isang load, o isang drop-in na bed liner, panatilihin ang bigat na iyon sa lugar dahil ang taas ng biyahe ay nagbabago sa haba sa pagitan ng transmission at axle. Para sa isang pampasaherong sasakyan, ang isang walang laman na sasakyan ay mainam. Gumamit lamang ng mga safety stand kung kailangan mong magtrabaho sa ilalim ng kotse, ngunit huwag hayaang malaya ang suspensyon—na maaaring baguhin ang pagsukat ng kalahating pulgada o higit pa.

Hakbang 2: Tukuyin ang Tamang Mga Punto ng Pagsukat

Tinutukoy ng uri ng pamatok kung saan dapat magsimula ang tape. Para sa isang kumbensyonal na slip yoke setup, ang pagsukat ay nagsisimula sa harap ng transmission tailshaft housing at nagtatapos sa gitna ng pinion yoke sa differential. Para sa setup ng flange yoke, sukatin mula sa panlabas na mukha ng transmission flange hanggang sa panlabas na mukha ng differential flange. Isulat kung aling configuration ang mayroon ka bago tumawag sa isang supplier ng driveline.

Hakbang 3: Kunin ang Pagsukat

Hawakan ang steel tape nang tuwid at parallel sa linya ng driveshaft. Basahin ang distansya sa pinakamalapit na 1/16 pulgada. Kung ikaw ay sumusukat mula sa gitna ng isang unibersal na joint hanggang sa gitna ng isa pa, ihanay ang tape sa mga cap cross center. Pinapadali ito ng isang katulong. Itala ang numero sa papel—hindi sa calculator ng iyong telepono.

Hakbang 4: Account para sa Slip Yoke Plunge

Ito ang hakbang na nakakaligtaan ng karamihan sa mga installer ng DIY. Ang slip yoke ay dapat na may puwang upang mag-slide papasok at palabas habang gumagalaw ang suspensyon. Ang karaniwang panuntunan ay ang pagbabawas ng 3/4 pulgada hanggang 1 pulgada mula sa sinusukat na distansya mula sa gitna hanggang sa gitna para sa isang slip yoke application. Kung ang baras ay may flange sa magkabilang dulo, hindi kailangan ng pagbabawas. Ang eksaktong mga allowance ay nag-iiba ayon sa aplikasyon, at ang susunod na seksyon ay naghahambing sa dalawang pinakakaraniwang pagsasaayos ng pamatok.

Slip Yoke vs. Flange Yoke: Mga Pagkakaiba sa Pagsukat

Kung papalitan mo ang a steel prop shaft assembly , palaging ipadala ang iyong sinukat na haba ng trabaho sa tagagawa sa halip na hulaan mula sa isang catalog.

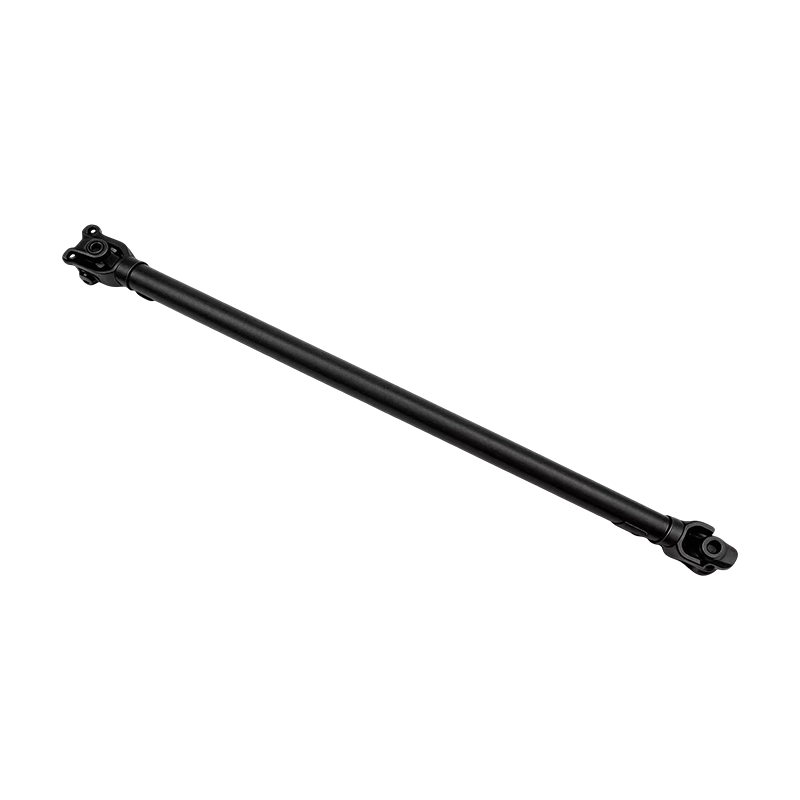

Prop Shaft Manufacturer, Custom na Propeller Shaft Supplier Ang Cixi Quaconst Precision Machinery ay isang China prop shaft manufacturer at propeller shaft supplier, na naghahatid ng custom na propeller shaft solu... Tingnan ang Produkto →

I-verify ang U-Joint Angles Bago Mag-order

Ang haba ay kalahati lamang ng equation ng driveline. Pagkatapos ng pagsukat, maglagay ng angle finder sa transmission output yoke at sa differential pinion flange. Ang dalawang anggulo ay dapat nasa loob ng humigit-kumulang 1 degree sa isa't isa, at sa karamihan ng mga sasakyan dapat silang magkatapat ng sign. Kung ang anggulo ng pinion ay naka-off ng ilang degree, ang driveshaft ay mag-vibrate kahit na ang haba ay perpekto. Sa ganoong sitwasyon, maaaring kailangan mo ng shims o isang adjustable upper control arm. Hihilingin ng isang propesyonal na tagagawa ng driveline ang mga anggulong ito kapag nag-order ka ng custom shaft, kaya sulit na i-record ang mga ito.

Mga Karaniwang Pagkakamali Kapag Sinusukat ang Haba ng Drive Shaft

Sa shop, paulit-ulit nating nakikita ang parehong mga error. Iwasan ang mga ito para makatipid ng oras at pera:

• Pagsukat gamit ang sasakyan sa jack stand at ang suspensyon ay ganap na nakalaylay. Lumalaki ang distansya sa pagitan ng transmission at axle, na nagbibigay sa iyo ng sobrang laki ng shaft.
• Nakakalimutang ibawas ang slip yoke plunging allowance. Masyadong mahaba ang pagdating ng baras at nagiging clunk sa tuwing pumi-compress ang suspension.
• Gamit ang isang flexible cloth tape na lumubog sa gitna. Naka-lock at tuwid ang isang steel tape.
• Pagsukat mula sa dulo ng slip yoke sa halip na ang tailshaft housing. Na maaaring magdagdag ng isang pulgada o higit pa sa spec.
• Hindi pinapansin ang anggulo ng pambalot ng rear axle. Para sa mga lifted truck at leaf-spring setup, nagbabago ang anggulo ng pinion sa ilalim ng load.

Kapag Kailangan Mo ng Custom na Drive Shaft

Kinakailangan ang custom na shaft kapag pinalitan mo ang makina o transmission, itinaas ang sasakyan, pinalitan ang axle, o nag-aayos ng nasirang baras na wala na sa produksyon. Upang mag-order ng isa, kakailanganin mo ng higit pa sa haba ng center-to-center. Kailangan ng fabricator ang uri ng yoke, diameter ng tubo, kapal ng pader, U-joint series, mga kinakailangan sa balanse, at kung ang shaft ay single-o two-piece. Kung pinapalitan mo ang isang pagod na CV axle assembly sa isang front-wheel-drive na sasakyan, ang mga prinsipyo ay pareho ngunit ang mga punto ng pagsukat ay sumusunod sa haba ng axle mula sa transaxle flange hanggang sa hub flange. Para sa mga application na iyon, isang ready-to-install CV axle drive shaft assembly ay kadalasang mas madali kaysa sa custom na build.

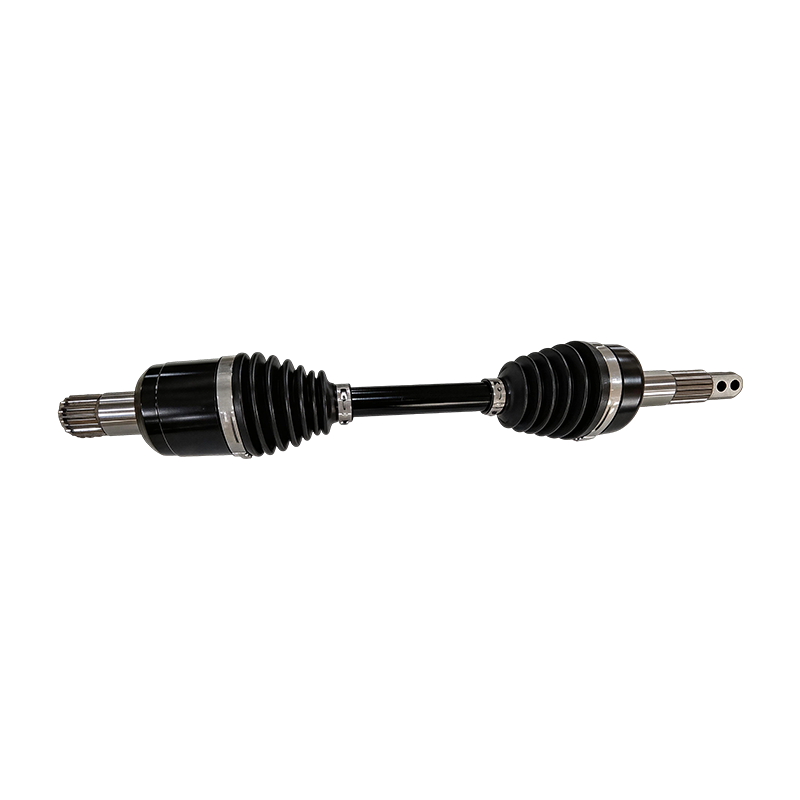

Kapalit na CV Axle Assembly Manufacturer, Custom na CV Axle Supplier Ang Cixi Quaconst Precision Machinery ay isang China replacement cv axle assembly manufacturer at custom cv axle supplier. Bumubuo kami ng mabibigat na cv ... Tingnan ang Produkto →

Sa mga ATV, UTV, at magkatabi, nalalapat ang parehong logic sa pagsukat. Dahil ang mga makinang ito ay may mas maiikling wheelbase at iba't ibang suspension travel, inirerekomenda namin ang pag-order ng shaft na partikular na ginawa para sa sasakyan. Ang isang tagagawa na tulad namin na nagsu-supply ng ATV/UTV/SSV axle shaft ay maaaring kumpirmahin ang eksaktong haba at plunge setting bago mo hilahin ang iyong lumang bahagi.

Kapag nagdududa, Magtanong sa Manufacturer ng Driveline

Kung hindi ka tiwala sa iyong pagsukat, itigil ang paghula. Ang isang kagalang-galang na tagagawa ng driveshaft ay may mga inhinyero na maaaring magabayan ka sa proseso at suriin ang iyong mga numero. Nagbibigay kami ng aftermarket, OEM at mga custom na proyekto kasama ang lahat mula sa ATV/UTV/SSV axle shaft mga pagtitipon hanggang sa mga mabibigat na prop shaft. Ang pagpapadala sa amin ng larawan ng iyong pamatok, pagbabasa ng tape, at mga detalye ng sasakyan ay kadalasang sapat para makumpirma namin ang tamang haba bago magputol ng bakal.

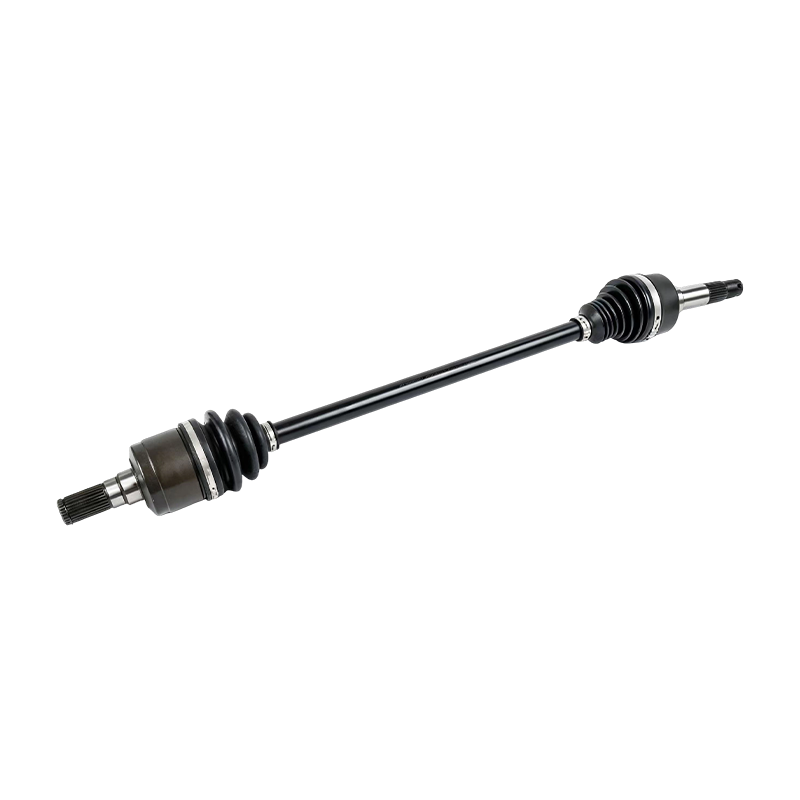

ATV Axle Shaft Manufacturer, Custom na UTV/SSV Drive Axle Supplier Ang Cixi Quaconst Precision Machinery ay isang China ATV axle shaft manufacturer at UTV / SSV drive axle supplier, na naghahatid ng custom heavy duty U... Tingnan ang Produkto →
